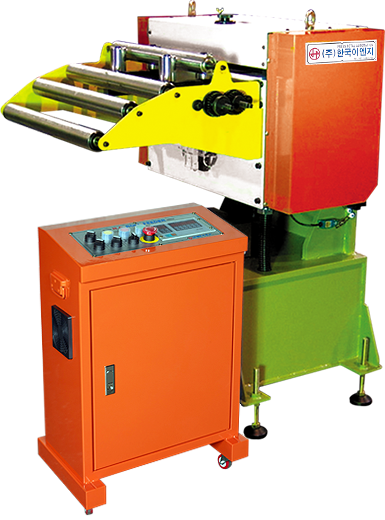

HKNRF-00 M Type

HKNRF-00 M Type

특징 및 장점 Characteristics & Advantages

국문

• 견고한 내구성 및 탁월한 고속 이송
• 간단한 조작방식 - 피딩거리 조절 간단
• AC 서보모터 사용으로 다른 장치와의 동기운전 가능
• 연결배선 로드화로 설치가 용이
• 상롤 죠인트 동력방식으로 롤개폐시 롤오차 최소화
• 롤 릴리스의 순발력이 탁월함
• 노이즈 현상 완전 제거
• 기타 검출장치 설치 용이

영문

• High durability and high speed transfer guaranteed
• Easy to manipulate - Manipulation easy to adjust the feeding distance
• Simultaneous operation with other devices available by the AC servomotor
• Easy to install by lotting out connection wires
• Minimizing the roll tolerance when opening or closing the roll through the upper roll joint system
• Excellence in quickness of the roll release
• Removing the noises completely
• Easy to install other detective devices

사양 Specifications

구분 / 기종 Item / Model	단위 Unit	HKNRF-3032	HKNRF-4032	HKNRF-5032	HKNRF-6032	HKNRF-8032	HKNRF-4060	HKNRF-6060
재료폭 Material Width	㎜	300	400	500	600	800	400	600
재료두께 Material Thickness	㎜	0.6 ~ 3.2					0.9 ~ 6.0
두께×소재폭 Relationship Betwee Width & Thickness	T×W	3.2×300	3.2×400	2.0×500 3.2×400	2.0×600 3.2×450	2.0×800 3.2×500	3.2×400 6.0×300	3.2×600 6.0×400
이송량 Feeding Pitch	㎜	9999.99
이송속도 Top Speed	㎜	22					16
순발력 Releasing Speed	SPM	100 이하 (under 100)			80 이하 (under 80)
서보용량 Main Servo Motor	㎾	3.5					5.0
롤개폐방법 Releasing Method	-	Air Cylinder
사용전원 Power Supply	V	AC220V / 60HZ
사용공기압 Pneumatic Pressure	㎏/㎠	5.0
운전방식 Operating Mode	-	Press & Feeder Master, Digital S/W Set
옵션 Options	-	말단 검출장치(Terminal Detectors), Table Up/Down, Feed Rolls Covered with Urethane, 오일공급기(Oil Supplying Device)

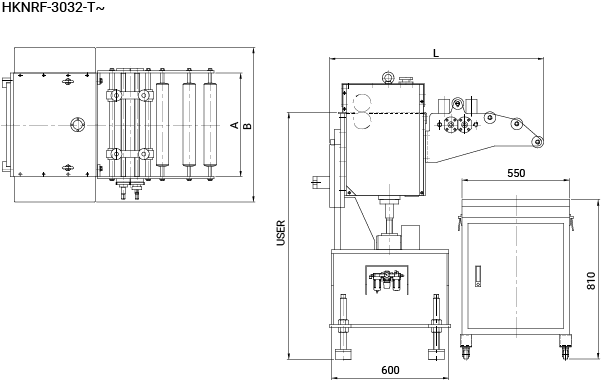

외형도 Outside view

Dimensions (mm)

	HKNRF-3032	HKNRF-4032	HKNRF-5032	HKNRF-6032	HKNRF-8032	HKNRF-4060	HKNRF-6060
A	430	530	630	730	830	530	630
B	690	790	890	990	1090	790	890
L	1150	1150	1150	1150	1150	1200	1200

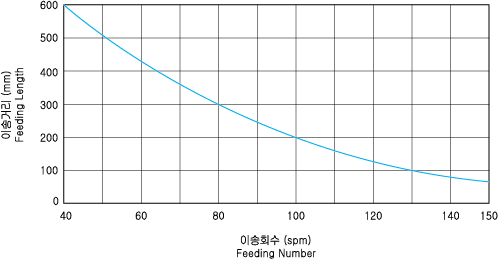

이송곡선 Feeding Performance
